اجزاي ساختارسقف های کاذب یکپارچه

اجزاي ساختارسقف های کاذب یکپارچه:

•  صفحات روکش دار گچی (پنل گچی )

• اجزاي فلزي

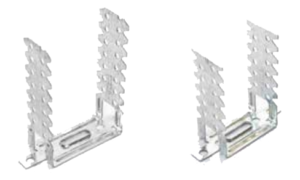

• براکـت: زمانـي کـه فاصلـه سـقف کاذب بـا سـقف اصلـي کـم اسـت، از ايـن قطعـه جهـت اتصال زيرسـازي سـقف کاذب به سـقف اصلي اسـتفاده مي شـود. براکـت در دو نـوع، بـراي سـازه هاي CD60 و F47  تولید و عرضه می شود.

• سـازه تـراز: ايـن سـازه در فصـل مشـترک ديـوار و سـقف، بـه ديـوار متصـل شـده و تـراز سـقف را مشـخص مي کنـد. همچنیـن، ايـن سـازه مي توانـد نقـش باربـر داشـته باشـد و بـه عنـوان تکیـه گاه در حاشـیه سـقف عمـل نمايـد و يـا بـه عنـوان يـک عضـو الزامـي در سـاختارهاي داراي عايـق بندي صوتـي يـا داراي کـد حريـق نیـز بـه کار گرفته شـود. علاوه بـر کاربردهاي مذکـور، از اين سـازه جهت زيرسـازي در محـل شکسـت هاي سـقف نیـز اسـتفاده مي شـود. سـازه تـراز در دو نـوع بـا نام هـاي  UD28 (بـا مقطـع ناودانـی) و L25 (بـا مقطـع نبشـی) تولیـد و عرضـه مي شود.

• سـازه سـقفی: ايـن سـازه جـزء اصلـي زيرسـازي سـقف هاي کاذب D112  را تشـکیل داده کـه بـه عنـوان سـازه باربـر و يـا سـازه پنـل خـور عمـل مي کند. مقطـع اين سـازه C  شـکل بـوده و در دو نوع با نام های CD60 و F47  تولید و عرضه می گردد .در محل هایی که دستیابی به کد حریق مدنظر است از سازه CD60 استفاده میشود .

• قطعـه اتصـال طولـي: از ايـن قطعـه جهـت اتصـال سـازه هاي باربر يـا پنـل خـور در امتـداد طولي يکديگـر اسـتفاده مي شـود. ايـن قطعـه در دو نـوع، بـراي سـازه هاي  CD60  و F47  تولید و عرضه می گردد.

• قطعـه اتصـال کامـل: از ايـن قطعـه در سـقف هاي D112a جهـت اتصـال سـازه باربـر (فوقانـي) بـه سـازه پنـل خـور (تحتانـي) و ايجـاد يـک شـبکه اسـتفاده مي شـود. ايـن قطعـه در دو نـوع، بـراي سـازه هاي CD60  و F47  تولید و عرضه می شود.

• بست و آویز نیمه : از این قطعه در جایی که استفاده از قطعه اتصال پل مقدور نباشد، استفاده می‌شود. این قطعه در دو اندازه برای ازه‌های CD60 و F47 تولید و عرضه می‌شود.

• سـازه محافـظ لبه (جی بيـد): از اين سـازه جهت ايجـاد لبه هاي صـاف و يکنواخـت در انتهاي آزاد صفحـات گچـي اسـتفاده مي شـود. سـازه محافـظ لبـه علاوه بـر ايجـاد لبه هـاي يکنواخـت، از لبه هاي آزاد صفحـات نیـز محافظـت مي نمايـد. يکی از کاربردهای اين سـازه در فصل مشـترک سـقف کاذب با ديوارهـاي کاشـي کاري شـده می باشـد. با اسـتفاده از اين سـازه، علاوه بـر کاهش مشـکلات اجرايي در عملیات درزگیري و رنگ آمیزي در فصل مشـترک سـقف کاذب و سـطوح کاشـي کاري شـده، می توان يک خط سـايه زيبا در حاشـیه سـقف کاذب ايجـاد نمود.

• سـازه درز انقطـاع: از ايـن سـازه جهت ايجـاد درز انقطاع در سـقف هاي پیوسـته با وسـعت زياد و يا در محـل هايـي کـه يـک سـقف کاذب باريـک بر اثر شکسـت ديوار ايجاد مي شـود، اسـتفاده مي شـود. سـازه هاي درز انقطـاع در اقسـام مختلـف و براي انـواع کاربردها تولید مي شوند.

• ادوات اتصال :

• پیچ نوک تیز اتصال پانل به سازه کناف (TN):برای اتصال صفحات گچی به سازه باضخامت کمتر از 0.7 میلیمتر استفاده می شود.

• پیچ سرمته ای اتصال پانل به سازه کناف (TB):برای اتصال صفحات گچی به سازه با ضخامت بیش از 0.7 میلیمتر و کمتر از 2٫25 میلیمتر استفاده می شود.
  پیچهایTB-TN در طولهای 25-35-45-55 و 70میلیمتر تولید و عرضه  می شوند.

• LB پیچ نوک تیز اتصال سازه به سازه:برای اتصال سازه های فلزی کمتر از ۰٫7 به یکدیگر استفاده می شود.

• پیچ سرمته ای اتصال سازه به سازه (LN):این صفحات دارای روکش سبز با مهر قرمز کناف در پشت آنها می باشد. در فضاهایی مورد استفاده قرارمی گیرند که توامان در برابر حریق و رطوبت نیاز به مراقبت دارند.داکت های تاسیساتی یکی از کاربرد این پانل ها می باشد.

• پیچ اتصال سازه به ساختار خشک (FN) : از این پیچ ها برای اتصال سازه فلزی به ضخامت کمتر از ۰٫7 میلیمتر به زیر سازی ساختار خشک استفاده می شود به علت سر تخت این پیچ ها اتصال مناسبی بین سازه و سطح زیرین ایجاد می گردد.از کاربرد آن می توان به اتصال رانر فوقانی دیوار به سقف کناف اشاره کرد.

• پیچ و رولپلاگ:از این عامل برای اتصال رانر و استاد به دیوار و سقف پیرامونی استفاده می شود .برای این منظور ،استفاده از پیچ های گالوانیزه و رول پلاگ با قطر 4 میلیمتر و طول حداقل 50 میلیمتر توصیه می گردد.

• مهار چکشي:از اين ادوات براي اتصال آويز به سقف هاي بتني استفاده مي شود.

• مهارهـاي ويـژه اعضاي توخالـي:در صورتي کـه ايجاد اتصـال با يک عضـو توخالي مد نظر باشـد،عوامـل اتصـال گوناگونـي از جملـه مهـار صلیبـي و مهـار جمـع شـونده مـورد اسـتفاده قـرار مي گیرد. نـوع عامـل اتصـال بـر اسـاس رده بارگـذاري و نوع کاربـرد تعییـن مي شـود. نمونه هايـی از کاربردهاي  ايـن ادوات بـه شـرح زير می باشد:
